◆ La esencia de la conversión de frecuencia de alta eficiencia de los imanes permanentes Es controlar la rotación del campo magnético en el espacio del motor.
◆ El devanado del estator produce un campo magnético giratorio sincronizado con la frecuencia de la fuente de alimentación a través de una corriente alterna de tres fases.
◆ Composición básica de las máquinas síncronas de imán permanente: estator Devanado, rotor, cuerpo.
◆ El rotor es un imán permanente hecho de material magnético permanente que comienza a girar bajo la acción de un campo magnético giratorio generado por el devanado del estator.
Características
◆ Tecnología de imán permanente de aleación de hierro neodimio para motores síncronos de tierras raras de imán permanente de alta eficiencia y ahorro de energía, sin pérdida de excitación, pequeña inercia del rotor, velocidad de respuesta rápida, control de anillo abierto, alta precisión de ajuste de retroalimentación y corto tiempo de respuesta.

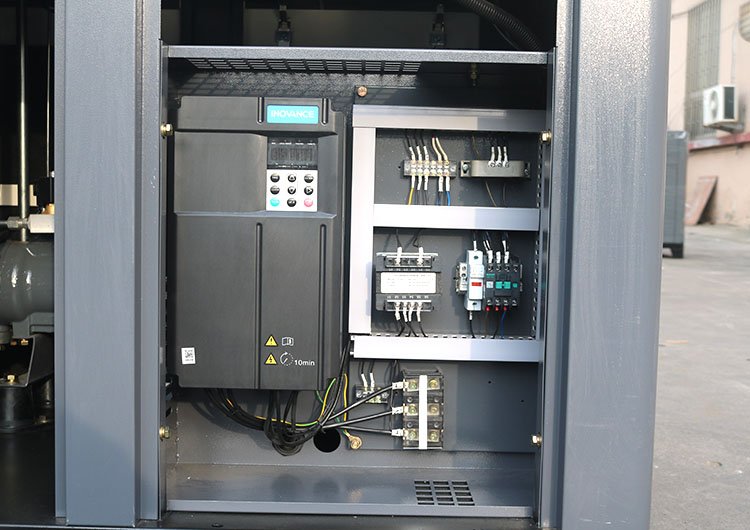

◆ Sistema de control de conversión de frecuencia de banda ancha. Hacer que el ahorro de energía sea más completo, suministrar gas a presión constante y mantener un cambio de suministro de gas de 0,1 bar bajo carga; Cuando el volumen de aire cambia, el cambio de velocidad se compensa automáticamente para lograr el máximo ahorro de energía.
◆ Se adopta la tecnología inteligente de control de conversión de frecuencia para lograr una regulación de velocidad gradual, eliminar la pérdida de potencia de descarga y lograr un suministro inteligente de gas.
◆ Adopta la última generación de motores principales eficientes, estructura de eje integrada, estructura compacta y estable, alta eficiencia energética.
| Model | HZ-7.5G | HZ-11G | HZ-15G | HZ-18.5G | HZ-22G | HZ-30G | HZ-37G | |
| Air Flow/ Working Pressure | M³/Min/MPa | 1.3/0.8 | 1.9/0.8 | 2.5/0.8 | 3.1/0.8 | 3.7/0.8 | 5.1/0.8 | 6.3/0.8 |
| 1.0/1.0 | 1.6/1.0 | 2.1/1.0 | 2.8/1.0 | 3.3/1.0 | 4.4/1.0 | 5.8/1.0 | ||
| 0.9/1.3 | 1.3/1.3 | 1.9/1.3 | 2.3/1.3 | 3.0/1.3 | 3.7/1.3 | 5.1/1.3 | ||
| Serie de compresión | Single Stage | |||||||
| Temperatura ambiente | ﹣5℃-+45℃ | |||||||
| Modo de enfriamiento | Air cooling | |||||||
Agotamiento Temperatura | ℃ | 55℃ | ||||||
| Ruido | dB（A) | 63±2 | ||||||
| Carriles | Dirict Drive | |||||||
| Fuente de alimentación | V/PH/HZ | 380V/50HZ,220V/60HZ,415V,Custom Voltage | ||||||
| Carga de trabajo | KW | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 |
| Modo de arranque | Y-▲start | |||||||
| Dimensión(mm) | Length | 850 | 1080 | 1260 | 1430 | |||
| Width | 650 | 750 | 850 | 1000 | ||||
| Highly | 860 | 1030 | 1160 | 1230 | ||||
| Peso | KG | 210 | 320 | 340 | 450 | 470 | 480 | 760 |
| Diámetro de la tubería de salida | imch/mm | 1/2″ | 3/4″ | 1″ | 1 1/2″ | |||
